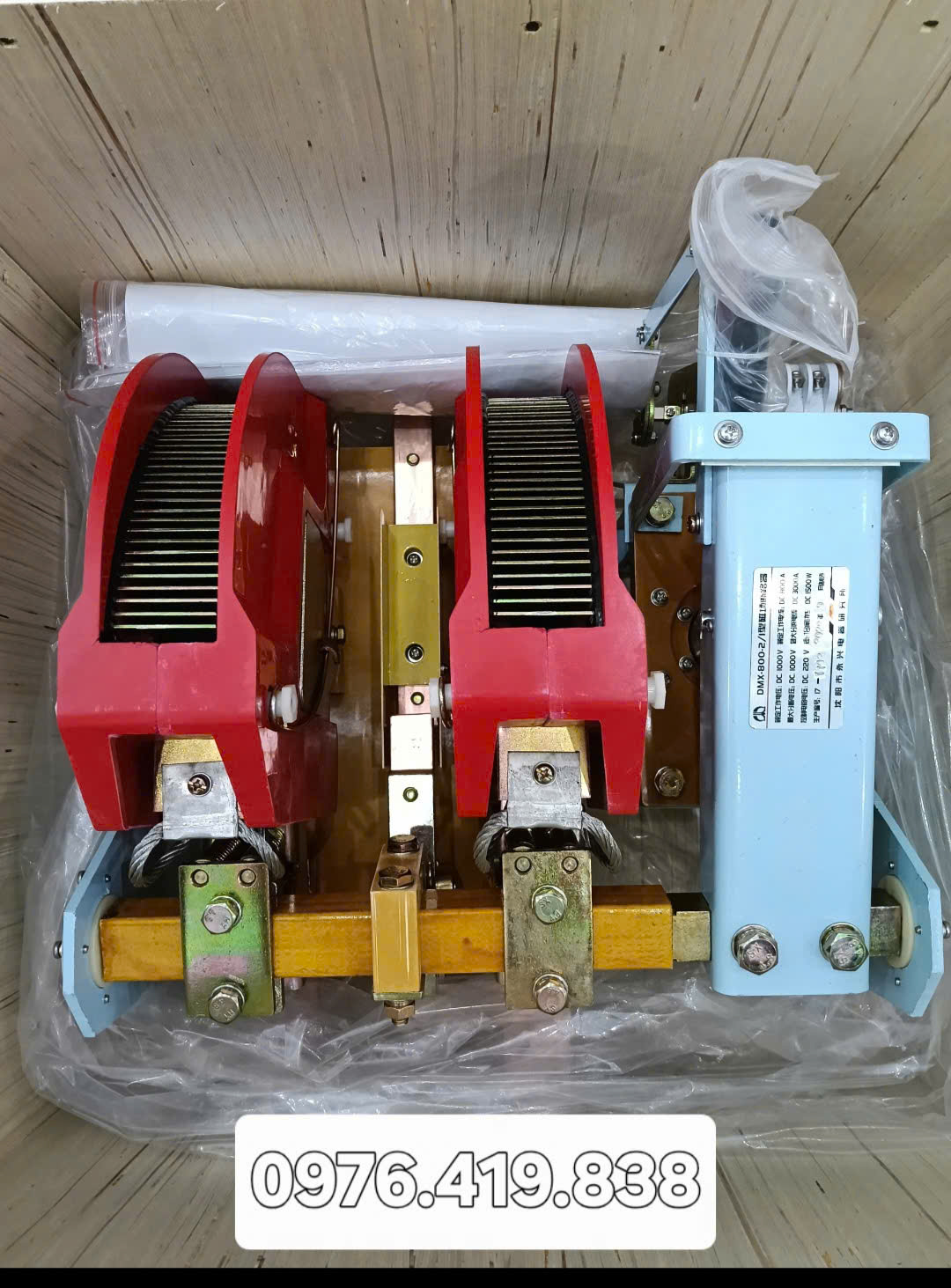

Máy cắt kích từ model DMX-800-2/1

Chi tiết sản phẩm

Máy cắt kích từ model DMX-800-2/1: Là một loại thiết bị đóng cắt dòng điện một chiều (DC) chuyên dụng, được sử dụng chủ yếu trong hệ thống kích từ của máy phát điện (đặc biệt là tại các nhà máy thủy điện hoặc động cơ đồng bộ công suất lớn). Chức năng then chốt của thiết bị này là bảo vệ và khử từ nhanh cho cuộn dây rô-to của máy phát điện khi xảy ra sự cố hoặc khi có lệnh dừng máy. Dưới đây là các thông số kỹ thuật và đặc điểm cơ bản của model này: 1. Thông số kỹ thuật cơ bản - Dòng điện định mức: 800A. - Điện áp hoạt động cực đại: Lên đến 1000VDC. - Điện áp cuộn điều khiển (cuộn hút đóng/cắt): 220VDC (hoặc tùy chọn hệ thống điều khiển của nhà máy). - Kích thước vật lý: Khoảng 309 × 360 × 420 mm. - Trọng lượng: Khoảng 50 kg. 2. Nguyên lý hoạt động và vai trò trong hệ thống Trong vận hành máy phát điện, rô-to mang năng lượng từ trường rất lớn. Khi hệ thống gặp sự cố (như ngắn mạch, quá tải) hoặc khi cần dừng máy phát khẩn cấp, việc ngắt nguồn kích từ thông thường là chưa đủ vì dòng điện cảm ứng tích lũy trong cuộn dây rô-to vẫn rất lớn. Lúc này, máy cắt kích từ DMX-800/2/1 sẽ thực hiện đồng thời hai nhiệm vụ: - Cắt nguồn cung cấp: Cô lập mạch kích từ một chiều khỏi dòng năng lượng chính. - Khử từ nhanh (Diệt từ): Chuyển hướng dòng điện dư thừa sang một mạch điện trở dập từ (mạch phi tuyến) để năng lượng từ trường trong rô-to tiêu tán một cách an toàn và nhanh nhất, bảo vệ cuộn dây không bị đánh thủng cách điện. 3. Đặc điểm thiết kế - Thiết bị có khả năng dập hồ quang dòng một chiều (DC) rất mạnh mẽ nhờ các buồng dập hồ quang chuyên dụng (hồ quang DC khó dập hơn hồ quang AC vì không có điểm đi qua giá trị 0). - Được trang bị hệ thống cuộn đóng và cuộn cắt để người vận hành có thể điều khiển tại chỗ (bằng tay) hoặc điều khiển từ xa thông qua hệ thống tự động hóa Scada của nhà máy
