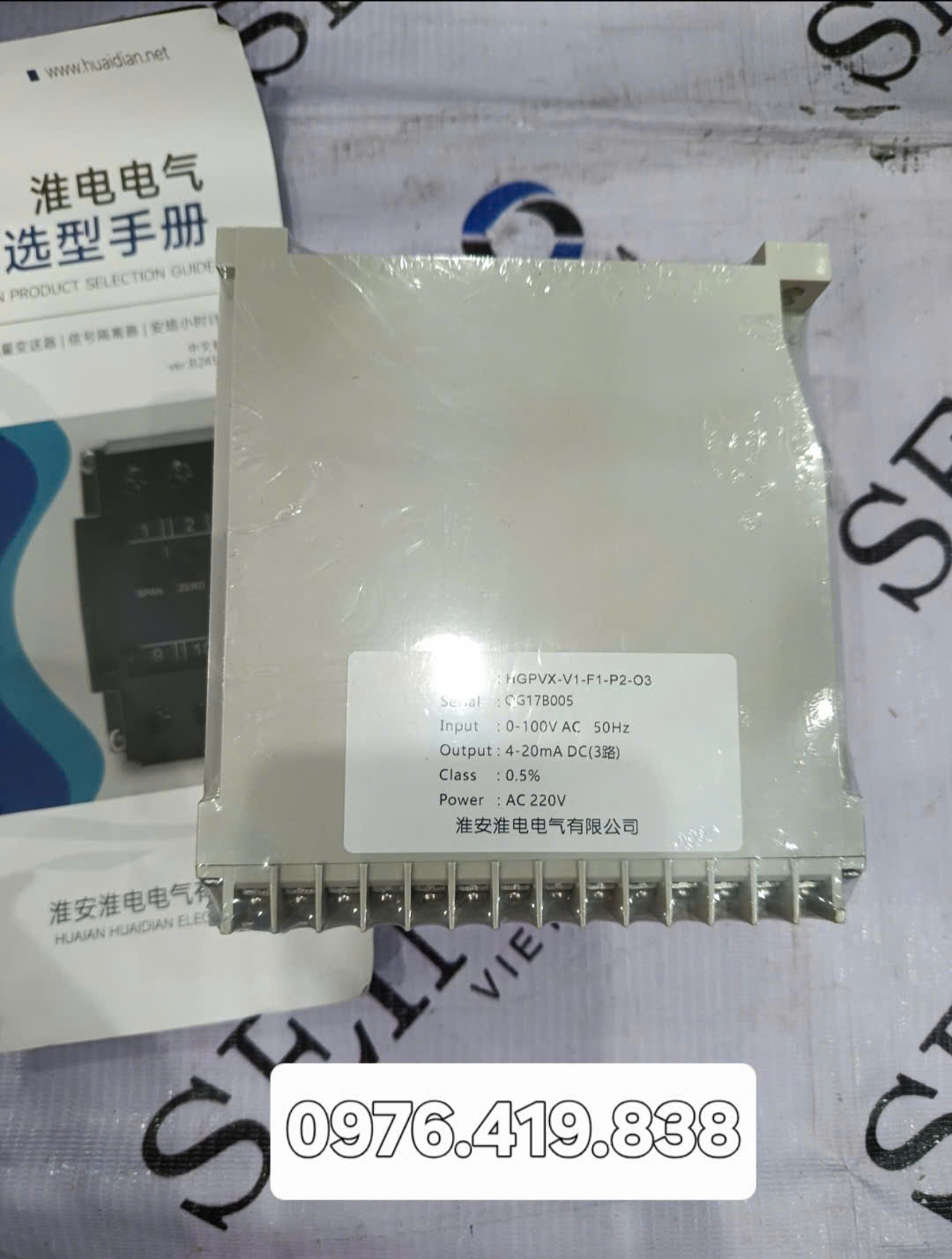

bộ chuyển đổi tín hiệu điện áp HGPVX-V1-F1-P2-O3

Chi tiết sản phẩm

HGPVX-V1-F1-P2-O3: Là mã cấu hình chi tiết của một bộ chuyển đổi tín hiệu điện áp (Voltage Transducer) thường được sử dụng trong các hệ thống điện công nghiệp và tự động hóa. Thiết bị này có chức năng đo lường điện áp xoay chiều (AC) từ hệ thống, sau đó chuyển đổi thành tín hiệu dòng điện analog chuẩn để đưa về các bộ điều khiển như PLC, biến tần hoặc đồng hồ đo. Dựa trên quy ước đặt mã thiết bị đo lường điện công nghiệp (như dòng GPV/GPVX của hãng Jinhan hoặc các hãng tương đương), các ký tự trong mã này được giải mã chi tiết như sau: - HGPVX (Model): Dòng bộ chuyển đổi điện áp AC (AC Voltage Transducer). - V1 (Input Voltage): Điện áp đầu vào định mức. Thông thường, dòng mã này quy ước V1 là dải đo từ 0 - 150V AC (hoặc điện áp danh định 120V AC). - F1 (Input Frequency): Tần số định mức của lưới điện đầu vào. Mã F1 tương ứng với tần số 50Hz (dải hoạt động khoảng 45 - 55Hz), đây là chuẩn lưới điện phổ biến tại Việt Nam. - P2 (Auxiliary Power): Nguồn cấp lưới để nuôi thiết bị hoạt động. Mã P2 tương ứng với nguồn điện xoay chiều AC 220V (hoặc AC 240V). - O3 (Output Signal): Tín hiệu đầu ra sau khi chuyển đổi. Mã O3 quy ước là tín hiệu dòng điện chuẩn công nghiệp 4 - 20mA DC. Tóm tắt thông số kỹ thuật: Thông số Giá trị cấu hình Loại thiết bị Bộ chuyển đổi điện áp AC (AC Voltage Transducer) Điện áp ngõ vào (Input) 0 ~ 150V AC (V1) Tần số ngõ vào (Frequency) 50 Hz (F1) Nguồn cấp nuôi mạch (Power) AC 220V (P2) Tín hiệu ngõ ra (Output) 4 ~ 20mA DC (O3)
