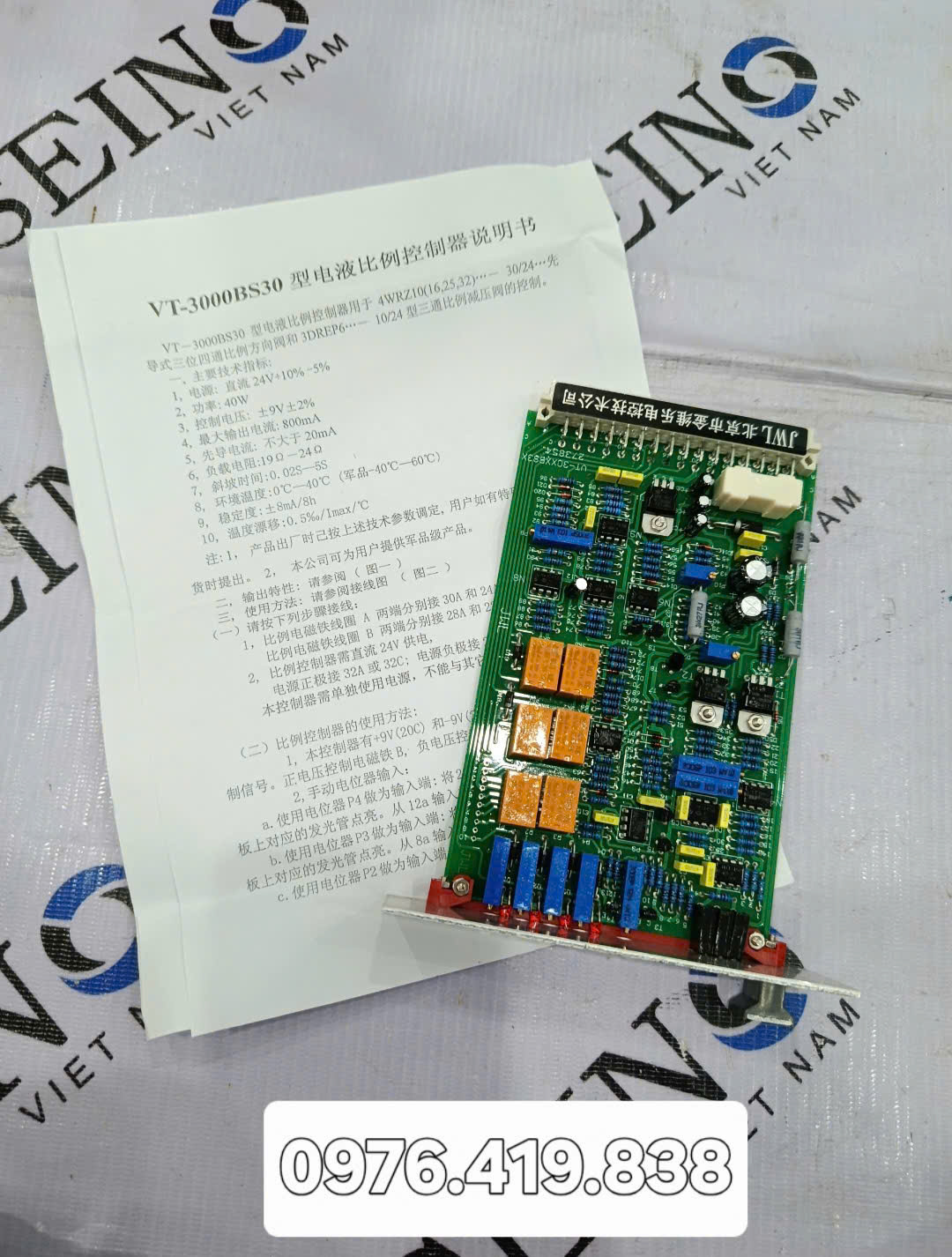

Bo mạch điều khiển Mã JWL VT-3000

Chi tiết sản phẩm

Mã JWL VT-3000: Là dòng bo mạch điều khiển / bộ khuếch đại tỷ lệ điện thủy lực (Electro-hydraulic Proportional Controller) do thương hiệu JWL (Bắc Kinh Kim Vi Lực - Beijing Jinweile) sản xuất. Thiết bị này được thiết kế tương thích hoặc dựa trên tiêu chuẩn dòng sản phẩm bộ khuếch đại điện tử dạng thẻ Eurocard VT 3000 nổi tiếng của hãng Bosch Rexroth. Chức năng chính của thiết bị - Điều khiển van thủy lực: Chuyên dụng để điều khiển các dòng van hướng tỷ lệ (proportional directional valves như dòng 4WRZ) và van pilot giảm áp (DREP pilot valves). - Khuếch đại tín hiệu điều khiển: Nhận các tín hiệu analog đầu vào hiệu chỉnh (như điện áp đầu vào vi sai) để tạo ra dòng điện đầu ra dạng PWM (Pulse Width Modulation) chính xác nhằm điều khiển cuộn coil của van thủy lực. - Tích hợp bộ tạo dốc (Ramp generator): Giúp làm mượt quá trình đóng mở van, ngăn ngừa hiện tượng giật hoặc sốc áp suất trong hệ thống thủy lực với các tùy chọn thời gian chuyển đổi điều chỉnh được. Thông số kỹ thuật cơ bản - Điện áp hoạt động: Thường là 24V DC. - Công suất tiêu thụ: Khoảng 30W. - Dòng điện đầu ra: Dao động trong khoảng 20–800mA. - Tần số xung: Khoảng 160–180Hz. - Thiết kế phần cứng: Dạng bo mạch xanh lá tích hợp sẵn các cổng kết nối, relay tiếp điểm, linh kiện tụ điện, cuộn đồng và tấm tản nhiệt bằng nhôm.
