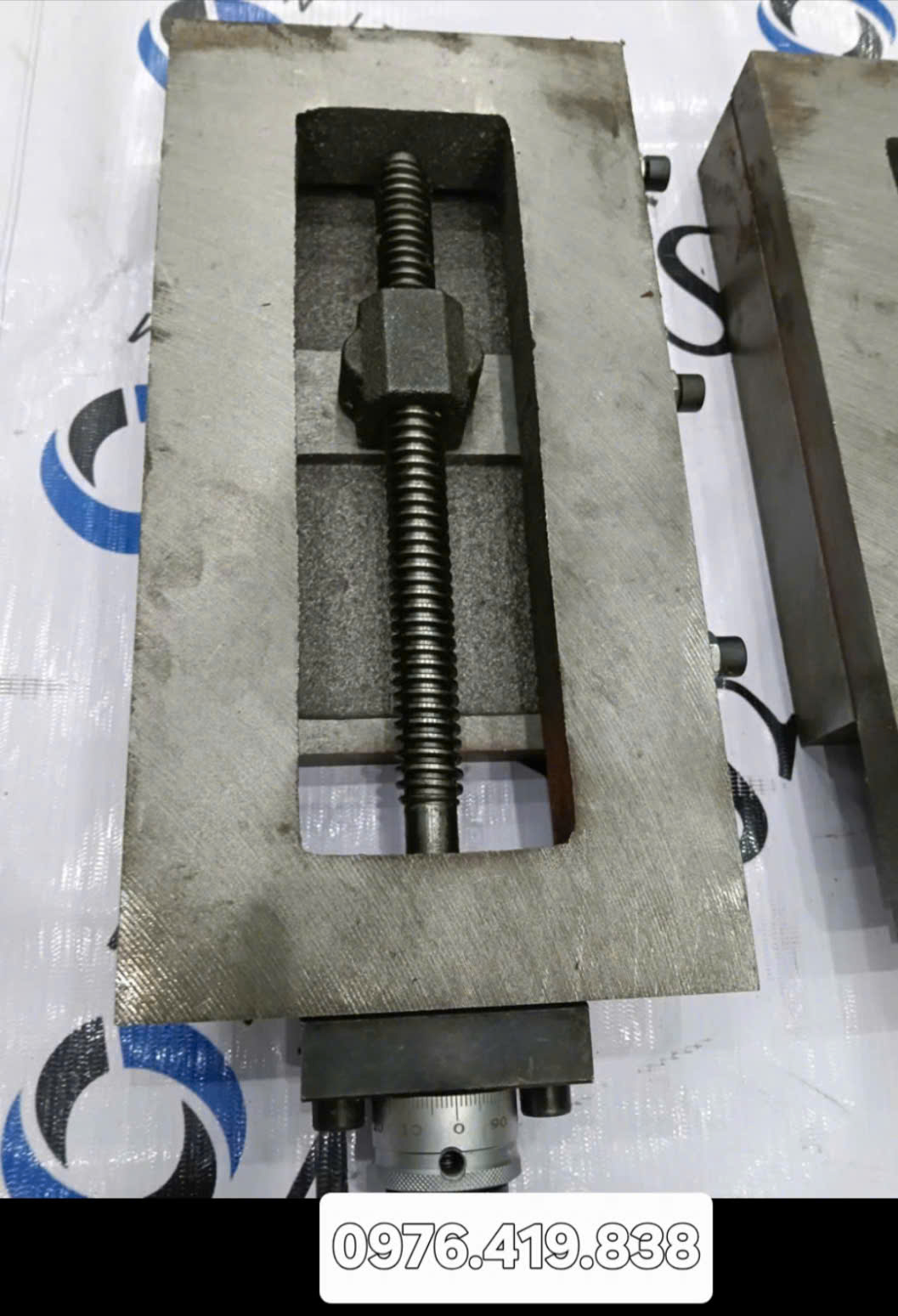

Trục vít me kích thước 15030055

Chi tiết sản phẩm

Trục vít me kích thước 15030055 (thường hiểu theo ký hiệu quy ước mã sản phẩm hoặc thông số kỹ thuật của trục vít me/vít me bi) là một linh kiện cơ khí dùng để biến đổi chuyển động quay thành chuyển động tịnh tiến trong các hệ thống máy móc tự động hóa và cơ khí chính xác. Giải mã thông số kỹ thuật cơ bản Cách đọc hiểu các thông số kỹ thuật của trục vít me gồm các thành phần chính: - Đường kính trục vít (d): Thường là 15mm (ký hiệu số 15 ở đầu mã, ví dụ phi 15mm phổ biến trong các dòng vít me bi như SFU1505). - Bước ren (Lead/Pitch): Là quãng đường đai ốc di chuyển được sau một vòng quay của trục (ví dụ bước 5mm hoặc 10mm). - Chiều dài trục / Hành trình: Các con số tiếp theo trong mã thường biểu thị chiều dài tổng hoặc hành trình làm việc của trục (đo bằng mm). Cấu tạo và nguyên lý - Cấu tạo: Gồm trục thép có rãnh xoắn ốc (thép hợp kim tôi cứng như GCr15 hoặc S55C), đi kèm với đai ốc vít me và các viên bi thép tuần hoàn ở giữa (đối với vít me bi - ball screw) hoặc dạng ren trượt (vít me thường - lead screw). - Nguyên lý: Khi động cơ làm trục vít quay tròn, các viên bi hoặc ren trong đai ốc sẽ đẩy đai ốc và bàn máy/cơ cấu gắn liền trượt thẳng dọc theo trục với độ chính xác cao và ma sát cực nhỏ. Ứng dụng phổ biến - Máy phay, máy tiện, máy khắc CNC. - Máy in 3D, máy cắt laser. - Các hệ thống định vị tuyến tính, cánh tay robot và dây chuyền tự động hóa công nghiệp.
